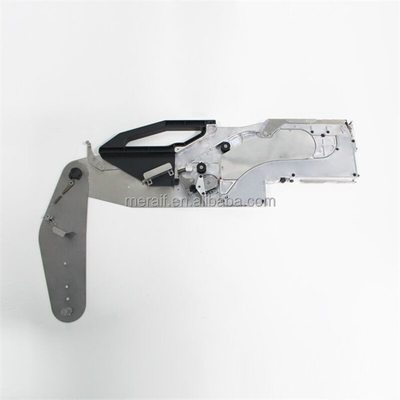

OEM Samsung smt voeder van het de voedermkb 24mm van de bandvoeder de elektronische voor Hanwha SM321 421 431 471 481 482 SCM110 EXCEM
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Wij zijn smt oplossingsleverancier meer dan 16years.
Alle lijn van de smtmachine en delen, schonere de machinelijn van PCBA kunnen wij u steunen.
OEM elektronische voeder voor de reeksoogst van Hanwha SM en plaatsmachine
De voeder van het MKB 24mm voor Hanwha-parameters
Toepasselijke modellen: alle modellen van SM-reeks
Alternatieve Voeder: SM het MKB-Voeder
Hoofdlichaamsmateriaal: aluminiumlegering
Het plaatsen methode: het spoor van de dubbel-speldgids het plaatsen, koppelstangsluiten
Elektrointerface: 5 de interface van het SPELDcontact
Voltage: DC24V
Stroom: 0.5A | 2.5A MAX.
Communicatie methode: Impuls
Aandrijvingswijze: elektrische aandrijving
Het voeden snelheid: de hoogte van 68ms/pcs 4mm
Het voeden nauwkeurigheid: X as ±0.05mm, y-as ±0.05mm
Het voeden snelheid: 80000CPH
Laminering die recycleren: achteropslagbak of neigen-trekkracht windend mechanisme
Toepasselijk pakket: 8/12/16/24/32/44/56MM standaardsmt pakket
Toepasselijke materialen: alle materialen die in standaardsmt kunnen worden verpakt
Het bijtanken methode: het algemene bijtanken, band het bijtanken
Het werk temperatuur: temperatuur -20~65℃
Het werk vochtigheid: vochtigheid 20~90%RH, geen condensatie
Opslagtemperatuur: temperatuur -40~85℃
Opslagvochtigheid: vochtigheid 10~95%
De test van de dalingsneerstorting: lichaam 0.5kg/cm2
Het verouderen Test: 1000 uren van het ononderbroken werk zonder abnormaliteit
Verrichtingsverslag: Volledig en verenigbaar
Levensduur: >=20K hours.MIL-HDBK-217F (25℃)
De voeder van het MKB 24mm voor Hanwha-Opmerkingen:
Hoogtevertoning: Wijst op de het voeden afstand
Hoogteverandering: Klik Knevel het Uit elkaar plaatsen.
Y Dirction die stemmen: Bij langzaam de verfijning van wijze, de sleutelsvooruitgang.
Richtingsopstelling: Drukken en vasthouden voor 3 seconden en de gele indicatordraaien om de verfijningswijze in te gaan. Klik sparen Huidige Positie bij de verfijning tussen volledig is.
Werkende Indicator: Het groene licht wijst op normale bedrijfsvoering; het gele licht wijst op plaatsende status; het rode licht wijst op foutenmelding.
Voorwaartse Sleutel: Klik de voorwaartse knoop, zal de materiële riem één stap, lange pers aan vooruitgang onophoudelijk vooruitgaan.
Het terugstellensleutel: Wanneer het VOEDERlicht rood is, klik om aan normale staat te herstellen.
Reversetsleutel: Klik de achterknoop, zal de materiële strook één stap, lange pers om teruggaan onophoudelijk terug te gaan.
Neem Rell-Sleutel: Drukken en vasthouden de bandmotor om, de bandknoop te werken en te drukken in de bak van het lamineringsvoer automatisch in te trekken wanneer het voeden.
De stepper motor vervangt de cilinderaandrijving van de traditionele voeder, en het toestel van het precisiekoper vervangt de mechanische verbindingsaandrijving. Door de elektrocontactspeld te nemen en de 24V-veiligheidsvoeding te verbinden, zet de beveiligingssensor het mechanische signaal van de plaatsingsmachine in een elektrosignaal om en controleert de voeder om te werken.
Verbeteringsvoordeel: Brede waaier van elektronische materiële modellen. 8mm zijn compatibel met twee verpakkingsmethodes van ponsband, en 1mm/2mm/4mm de stappen kunnen met één sleutel worden geschakeld. Één AREED 8mm elektrische voeder kan in plaats van de originele drie 8mm voeders worden gebruikt; één AREED12mm kan in plaats van 12mm en 16mm voeders worden gebruikt.
Precisievoordeel: De looppas van de aandrijvingsmotor met een kleinere omvang dan de cilinder, die de materiële die afwijking vermindert door trilling wordt veroorzaakt. High-precision het voeden toestellen worden aangepast met high-precision motoren om het nauwkeurige elke keer voeden te verzekeren. De zelf-ontwikkelde VOEDERkalibermeter kan de gecoördineerde waarde vangen van X/Y van elke het voeden, en CA \ CP en CPK-waarden berekenen om de consistentie van de het voeden nauwkeurigheid van elke VOEDER te beoordelen.
Snelheidsvoordeel: Het voeden snelheid: Het zelf-ontwikkelde de softwarealgoritme van de controleraad is wetenschappelijker en redelijk. De het stappen motor is uitgerust met een versnellingstoestel, en de het voeden snelheid van de VOEDER overschrijdt de SM-het terugwinnen van de voeder grens. De snelheid van de lijnverandering: ontdoend van band direct hierboven, met filmbergruimte met alle accomodatie; de verandering van de partijlijn zonder de voeder, automatische pakhuis openingsherinnering te demonteren wanneer het materiaal volledig is, realiseert echt de functie van non-stop materiële wijziging, en de efficiency van de lijnverandering kan zijn gestegen met meer dan drie keer.
Verenigbaarheidsvoordeel: Van toepassing op alle van de de reeksplaatsing van HANWHA SM platforms van de de machinevoeder op de markt. Geen behoefte om de originele lijn te veranderen of te vernietigen, eenvoudig, veilig en efficiënt. Het zich mengt niet in de originele voederpost, en kan afwisselend tegelijkertijd worden gebruikt.
Het voeden methode
Zet band op houder op, verzeker de bandpassen van de dekkingslaag door component het voeden gids.
Open veiligheidsslot, open bandgids.
De schil van de band van de dekkingslaag en verzekert de drager op speld in tand zit.
De pers en het Open veiligheidsslot, colse bandgids en verzekeren veiligheidsslot.
Ga de band van de dekkingslaag over katrol over en betwwen opnemen toesteltand. Verzeker de band veilig klink op toestel, dichte dekking is.
Manueel neemt de wind toestel op om de band van de dekkingslaag, pas bovenmatige band in opslagdoos te beveiligen en aan te halen.
