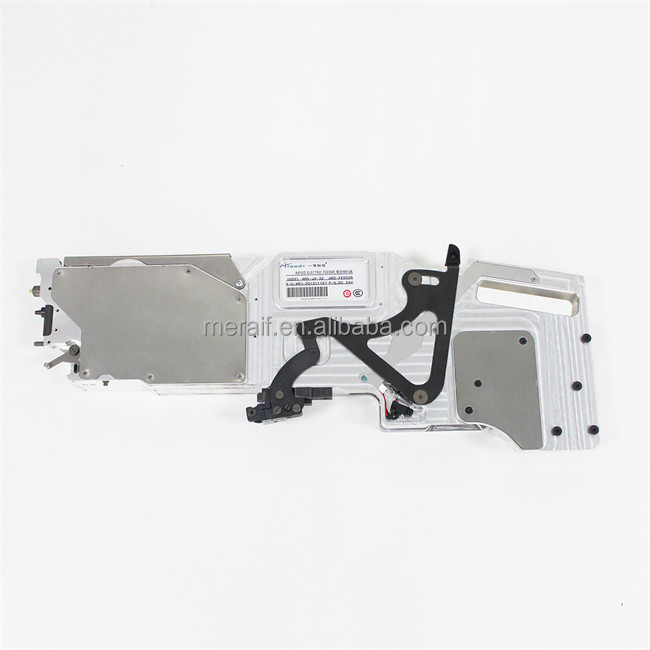

OEM de voeder van de jukicf56mm voeder smt voor oogst en plaatsmachine
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Wij zijn smt oplossingsleverancier meer dan 16years.
Alle lijn van de smtmachine en delen, schonere de machinelijn van PCBA kunnen wij u steunen.
OEM de elektronische voeder voor de reeks van JUKI KE700 KE2000 FX JX KE3000 plukt en plaatst machine
de parameters van de jukicf56mm voeder
Toepasselijke modellen: KE700 de reeks van de de reeksjx reeks KE3000 van FX van de reekske2000 reeks
Alternatieve Voeder: CTF-ATF FTF CTFR FTFR Voeder
Hoofdmateriaal: aluminiumlegering met hoge weerstand
Het plaatsen methode: drie-speld het plaatsen koppelstangsluiten
Elektrointerface: de interface van het enig-speldcontact
Voltage: DC24V
Stroom: 0.5A | 2.5A MAX.
Communicatie methode: intermitterende infrarode schakelaar
Aandrijvingswijze: elektrische aandrijving
Het voeden snelheid: de hoogte van 68ms/pcs 4mm
Het voeden nauwkeurigheid: X as ±0.05mm, y-as ±0.05mm
Het voeden snelheid: 80000CPH
Laminering die recycleren: achteropslagbak of neigen-trekkracht die mechanisme rollen
Toepasselijk pakket: 8/12/16/24/32/44/56MM standaardsmt pakket
Toepasselijke materialen: alle materialen die in standaardsmt kunnen worden verpakt
Het bijtanken methode: de het verbinden riem wordt niet tegengehouden voor het bijtanken
Het werk temperatuur: temperatuur -20~65℃
Het werk vochtigheid: vochtigheid 20~90%RH, geen condensatie
Opslagtemperatuur: temperatuur -40~85℃
Opslagvochtigheid: vochtigheid 10~95%
De test van de dalingsneerstorting: 0.5kg/cm2 van het lichaam, geen abnormaliteit
Het verouderen Test: 1000 uren van het ononderbroken werk zonder abnormaliteit
Lopend verslag: volledig en verenigbaar
Levensduur: >=20K hours.MIL-HDBK-217F (25℃)
de Opmerkingen van de jukicf56mm voeder:
Hoogtevertoning: Wijst op de het voeden afstand
Hoogteverandering: Klik Knevel het Uit elkaar plaatsen.
Y Dirction die stemmen: Bij langzaam de verfijning van wijze, de sleutelsvooruitgang.
Richtingsopstelling: Drukken en vasthouden voor 3 seconden en de gele indicatordraaien om de verfijningswijze in te gaan. Klik sparen Huidige Positie bij de verfijning tussen volledig is.
Werkende Indicator: Het groene licht wijst op normale bedrijfsvoering; het gele licht wijst op plaatsende status; het rode licht wijst op foutenmelding.
Voorwaartse Sleutel: Klik de voorwaartse knoop, zal de materiële riem één stap, lange pers aan vooruitgang onophoudelijk vooruitgaan.
Het terugstellensleutel: Wanneer het VOEDERlicht rood is, klik om aan normale staat te herstellen.
Reversetsleutel: Klik de achterknoop, zal de materiële strook één stap, lange pers om teruggaan onophoudelijk terug te gaan.
Neem Rell-Sleutel: Drukken en vasthouden de bandmotor om, de bandknoop te werken en te drukken in de bak van het lamineringsvoer automatisch in te trekken wanneer het voeden.
De stepper motor vervangt de cilinderaandrijving van de traditionele voeder, en het toestel van het precisiekoper vervangt de mechanische verbindingsaandrijving. Door de elektrocontactspeld te nemen en de 24V-veiligheidsvoeding te verbinden, zet de beveiligingssensor het mechanische signaal van de plaatsingsmachine in een elektrosignaal om en controleert de voeder om te werken.
Verbeteringsvoordeel: Brede waaier van elektronische materiële modellen. 8mm zijn compatibel met twee verpakkingsmethodes van ponsband, en 1mm/2mm/4mm de stappen kunnen met één knoop worden geschakeld. Één AREED 8mm elektrische voeder kan in plaats van de originele drie 8mm voeders worden gebruikt; één AREED12mm kan in plaats van 12mm en 16mm voeders worden gebruikt.
Precisievoordeel: De looppas van de aandrijvingsmotor met een kleinere omvang dan de cilinder, die de materiële die afwijking vermindert door trilling wordt veroorzaakt. High-precision het voeden toestellen worden aangepast met high-precision motoren om het nauwkeurige elke keer voeden te verzekeren. De zelf-ontwikkelde VOEDERkalibermeter kan de gecoördineerde waarde vangen van X/Y van elke het voeden, en CA \ CP en CPK-waarden berekenen om de consistentie van de het voeden nauwkeurigheid van elke VOEDER te beoordelen.
Snelheidsvoordeel: het voeden snelheid: Omrongrating het de machinesignaal van sensor snel betekenissen, zelf-ontwikkeld de softwarealgoritme van de controleraad is wetenschappelijker en redelijk, stepper is de motor uitgerust met versnellingstoestel, VOEDER het voeden overschrijdt de snelheid de oogstgrens van plaatsingsmachine.
De snelheid van de lijnverandering: ontdoend van band direct hierboven, met filmbergruimte met alle accomodatie; de verandering van de partijlijn te hoeven niet om de voeder, automatische pakhuis openingsherinnering te demonteren wanneer het materiaal, echt realiseert de functie van non-stop materiële wijziging volledig is, en de efficiency van de lijnverandering kan zijn gestegen met meer dan drie keer.
Verenigbaarheidsvoordeel: Van toepassing op alle JUKI-het platformmachines van de machinesvoeder op de markt. Het is geschikt om geleidende steunen te installeren, zonder het veranderen van of de originele lijnen te vernietigen, die eenvoudig, veilig en efficiënt zijn. Na de verandering, mengt het zich niet in de originele mechanische voederpositie, en kan afwisselend tegelijkertijd worden gebruikt.
.
Het voeden methode
repare zet de Post van de Voederlading, suppy inschakelenmacht, voeder op en verzekert de macht, de sleutel van de pershoogte is om hoogte net te kiezen.
Zet componentenband op houder op, ga band door component het voeden gids over.
De open Bandgids, schil van de band van de dekkingslaag en verzekert de drager op speld in sprocket.secure-veiligheidsslot zit.
Ga de band van de dekkingslaag over katrol en tussen de tand van het toepassingstoestel over. Verzeker de band veilig klink op toestel, dichte dekking is.
