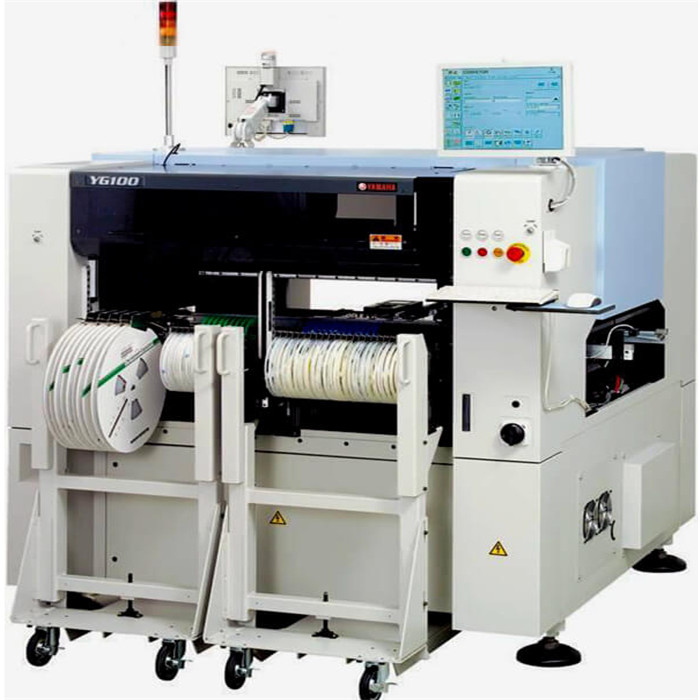

de elektronische de machine Volledige Automatische Hoge snelheid van productielijnsmt gebruikte oogst en plaatst machine Yamaha Chip Mounter YG100
WIJ zijn smt steunleverancier voor de delen van de smtmachine en etc. materiaal.such as voeder, pijp, het rek van de de kar smt spoel van de voederopslag, smt vet, de mixer van het soldeerseldeeg, smd tegen, thermische profiler van KIC, smt band.
Kan ook sommige originele delen van machinereparatie steunen.
1. De voordelen van de de Plaatsingsmachine van YAMAHA YG100:
Opzettende waaier van 01005 (Duim) micro-componenten aan 45mm componenten.
Het beantwoorden aan de grote substraatgrootte L510xW440mm.
96 soorten grote componentenverscheidenheden.
Flardsnelheid: 24000 CPH (0,15 seconds/CHIP)
Opzettende nauwkeurigheid: (μ+3σ) ±0.03mm/CHIP
Herhaalbaarheid (3σ): ±0.03mm/CHIP
Opzettende PCB-Grootte: L50×W50mm~L510×W440mm
Componententypes Riem die verpakken: 120 types (omgezet in 8mm band)
2. De parameters van de de Plaatsingsmachine van YAMAHA YG100:
SMD-Componenten: 0402 (MM.) - 45MMX45MM de Componenten SOPPEN SOJ PLCC QFP BGA
SMD-de componenten kunnen 100 soorten (8MM) worden geplaatst
Mountergrootte: L1650XW1562X1470
De specificatie en de details van Yamaha YG100 zoals volgend:
1) Raadsgrootte: M-type: L460xW330 ~ L50xW50mm/t = 0,4 3.0mmL-type ~:
L460xW440 ~ L50xW50mm/t = 0,4 ~ 3.0mm * sATS gebruiken: L460xW440 ~ L50xW50mm
2) Opzettende snelheid: Spaander: 0,15 seconden/toebehoren/32mm QFP norm: 1,70 seconden/toebehoren 3)
IPC9850 voorwaarden: 17700CPH, Spaander: 0,20 seconden/toebehoren
4) Opzettende nauwkeurigheid: Spaander: ± 0.05mm (3σ)/QFP: ± 0.05mm (3σ)
5) Opzettende hoek: (eenheden 0.01±180°)
6) Gesteunde componenten: 0402 om TE SOPPEN, SOJ, 84 speld PLCC, 0.5mm werpen QFPBGA,
CSP31mm, 100mm schakelaar, IC-contactdoos.
7) De Hoogte van materiaaldelen: 15mm
8) De methodes van de deelidentificatie: digitaal de multi-camerasysteem van de multi-hoekverlichting (34 pixel),
multi-hoek die goed visiesysteem aansteken (79 pixel).
9) Verrichtingssoftware: YGOS (FullLine-Wijze, OnLineHelp, rijke toebehoren en interne organen)
10) Optimaliseringssoftware: De basisdiensten (Hoofd en voederaantallen,
Automatisch Gespecificeerd door de Installateur)
11) Programma voor externe besturing: Selecteer (Online en Off-line Beschikbare Functies
12) Communicatie haven: (Ethernet heeft Lan&RS232C)
13) Veiligheidsapparaat: Het hoofdapparaat van de botsingsbescherming op twee wijzen: SoftLimit en HardLimit.
De CoverInterlock-schakelaar wordt gebruikt voor hoofd en botsingspreventie.
14) Voeding: driefasenac 416~200V, V± 10%, 50/60Hz, 4.8kVA
15) Luchtlevering: 5.5kg/(DryAir)/140/min
16) Grootte en Gewicht: 1,650 (L) x1,562 (W) x1,850 (H) mm
17) Gewicht: 1,630kg
