De multifunctionele SMT-machine LEIDENE oogst en de plaatsmachine, LEIDENE bol SMD mounter bewerken JUKI FX-3RA machinaal
De machine JUKI FX-3RA van SMD mounter Specificatie:
Reeks: FX-reeks
Machine FX-3RX van de hoge snelheids verbetert de modulaire plaatsing (de elektrische/mechanische riemvoeder kan in dezelfde machine worden gebruikt) hoge snelheid, hoogstaande, krachtige modulaire plaatsingsmachine, productieefficiency, leidt tot de producten van uitstekende kwaliteit, en kan met de reeksproducten van KE compatibel zijn wordt geassembleerd in productielijnen, buigzaam beantwoordend aan diverse productietoepassingen
Spaandercomponenten: 90,000CPH (0,040 seconden/spaander, de beste voorwaarde) 66,000CPH: spaander (volgens IPC9850-norm)
het vierkante element van 0402 chip~33.5mm
Lasererkenning: ±0.05mm (±3σ)
Het hoofd van de laserplaatsing is tijdens de vlucht voor vluchterkenning
2 worktables/4-pijpenstructuur van de asarms/4 plaatsing heads/24
Keur X-Y as lineaire servomotor en volledige gesloten lijncontrole goed
Tot 240 componenten kunnen worden geladen
Elektrisch/mechanisch vervangingskarretje
De LEIDENE bol SMD mounter bewerkt Specificatie/modelnaam machinaal:
Machine FX-3RAL, machine FX-3RAXL van de hoge snelheids de modulaire plaatsing van de Hoge snelheids de modulaire plaatsing
Substraatgrootte: voor l-substraat (410×360mm)
Voor l-Brede substraten (510×360mm) *1
Voor XL substraat (610×560mm)
Lang substraat *1: 800×360mm, 800×560mm
Componentenhoogte: 6mm specificatie
Componentengrootte: laseridentificatie, 0402 (het Engels 01005) ~ 33.5mm
De snelheid van de componentenplaatsing
(Spaandercomponenten): Beste voorwaarden, 0.040s/chip (90,000CPH) *2
IPC9850 66,000CPH*2
De nauwkeurigheid van de componentenplaatsing: lasererkenning, ±0.05mm (±3σ)
De types van componentenplaatsing: tot 240 types (omgezet in 8mm band (wanneer het gebruiken van een elektrische dual-track bandvoeder))

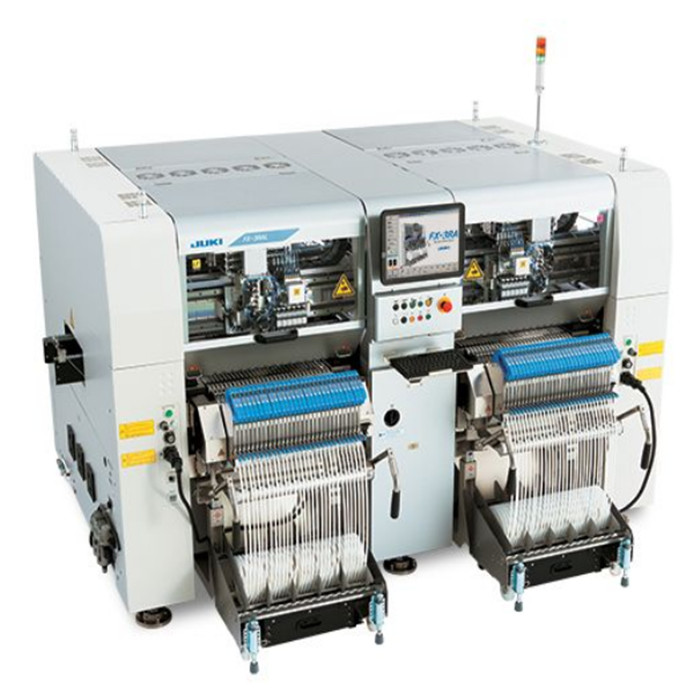

Het de machinejuki beeld FX-3RA van SMD mounter toont:
