JUKI KE-3020V/3020VR smt plukt en plaatst machine/geleide oogst en plaatst machine/smd oogst en plaatst machine
geleide oogst en plaatsmachine Specificatie:
Machine de voor algemeen gebruik KE-3020V/3020VR van de hoge snelheidsplaatsing, sneller, betere kwaliteit, betere productieprestaties, voortdurende verbetering van de reeksproducten van KE, om een flexibele hoge snelheid en een elektrische productielijnstructuur te bereiken van uitstekende kwaliteit.
Spaandercomponenten: 20,900CPH breek (lasererkenning/het best voorwaarde) 17,100CPH-spaander (lasererkenning/gebaseerd op IPC9850) af
IC-componenten: 9,470CPH (beelderkenning/het gebruiken van MNVC)
van 0402 (Duim 01005) chip~74mm het vierkante element, of 50×150mm
KE-3020V: Laserplaatsing hoofd× 1 (6 pijpen) + hoge resolutie visuele plaatsing hoofd× 1 (1 pijp)
KE-3020VR: Van de laserplaatsing hoofd× 1 (6 pijpen) + 1 IC de plaatsingshoofd met FMLA (1 pijp)
Het keurt elektrische double-track voeder goed, die tot 160 soorten componenten kan laden.
MNVC is geïnstalleerd als norm
Erkenning van het hoge snelheids de ononderbroken beeld
De leveringscomponenten van de pallethoge snelheid (optie)
Het beantwoorden aan lang groottesubstraat (optie)
Het beantwoorden aan PoP implementatie (optie)
Substraatgrootte:
M type substraat (330mm×250mm)
L-type substraat (410mm×360mm)
L-breed typesubstraat (510×360mm) *1
XL typesubstraat (610mm×560mm)
Aan
Lang substraat (L-vormige substraatspecificatie) *2,800×360mm
Lange raad (de l-Brede specificatie van de typeraad) *2 1,010×360mm
Lang substraat (XL specificatie van het typesubstraat) *2, 1,210×560mm
Componentenhoogte: 12mm specificaties, 20mm specificaties, 25mm specificaties (XL specificaties van het typesubstraat)
Componentengrootte: lasererkenning, 0402 (het Engels 01005) breekt ~ 33.5mm vierkante af component
Beelderkenning: standaardcamera, 3mm~74mm vierkant element, of 50×150mm
High-resolution camera's (facultatief allen): 1.0mm×0.5mm*3~48mm vierkant element, of 24×72mm
De snelheid van de componentenplaatsing: spaandercomponenten, beste voorwaarden: 20,900CPH
IPC9850 17,100CPH, IC-COMPONENT *4, 9,470CPH *5
De nauwkeurigheid van de componentenplaatsing: lasererkenning, ±0.05mm (Cpk≧1)
Beelderkenning: ±0.03mm (MNVC±0.04mm)
De types van componentenplaatsing: tot 160 types
(Omgezet in 8mm band (wanneer het gebruiken van een elektrische dual-track bandvoeder)) *6

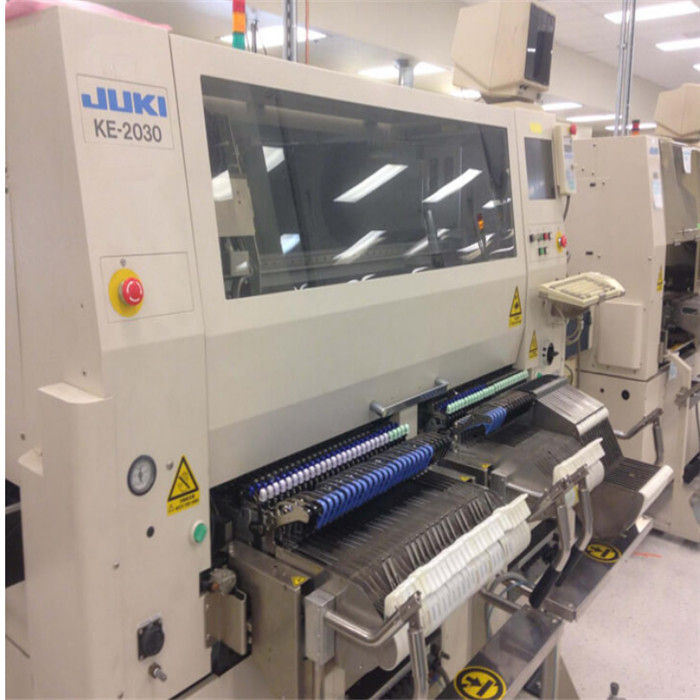

het geleide oogst en plaatsmachinebeeld toont:
