De Oogst en de Plaats van de LEIDENE van de Machinehoge snelheid van JUKI KE-2070 LEIDENE van PCB Chip Mounter Productielijnmachines SMD van PCB het Maken Machine
De Oogst van JUKI KE-2070 en Plaatsmachine Specificatie:
| Model | JUKI KE-2070 |
| Voorwaarde | Gebruikt |
| PCB-dikte | 0,40 (maximum) mm (min) -4 mm |
| Toepasselijk Component | 040250MM * 50MM (DE SPAANDER, DRONKAARD, SOPT, MELF, QFP, SCHAKELAAR, PLCC) |
| Componentenhoogte | 0.3mm10.5mm. |
| Speldhoogte (Min) | 0.4mm |
| Componentenafmetingen | 0.5mm * 1.0mm (Min), 23.5mm * 23.5mm (Maximum) |
| Opzettende (Maximum) snelheid | 0,32 seconde/SPAANDER, 1,8/seconde QFP) 8000 spaander/ uur |
| Opzettende nauwkeurigheid | ± 0.1mm/breekt (wanneer lasererkenning) ± 0.09mm/QFP af (lasererkenning) |
| Substraatgrootte Min | 50 * 30mm |
| Substraatgrootte Maximum | 410 * 360mm |
| Type van componenten | Maximum 20 * 20 mm, kunnen gepost P 0,4 zijn mm De speld IC van BGA en PLCC- |
| Macht | eenfasige AC200V, 50HZ, 2.5KVA |
| Luchtdruk en luchtconsumptie | 0,5 ± 0.05Mpa, 150N1/min |
| Afmetingen | 1400 * 1300 * 1551 mm |
| Gewicht |
1150 kg |
Machine KE-2070 van de hoge snelheidsplaatsing is geschikt voor hoge snelheidsplaatsing van de plaatsingsmachines van de kleine en niet-componentenspaander en hoge snelheidsplaatsing van kleine componenten.
Niet alleen beantwoordt de component van de lasererkenning aan een brede waaier, maar ook met de MNVC-optie, kan het high-precision beelderkenning van kleine IC-componenten uitvoeren, ondersteunend flexibele productielijnconfiguratie.
Spaandercomponenten: 23,300CPH (lasererkenning/het best voorwaarden) (0,155 seconden/spaander) 18,300CPH (laser recognition/IPC9850)
IC-componenten: 4,600CPH (beelderkenning/wanneer het gebruiken van MNVC-optie)
Laserplaatsing head×1 (6 pijpen)
(het Engels 01005) spaander 0402 ~ 33.5mm vierkant element
Beelderkenning die (MNVC-optie gebruiken: weerspiegelende/transmissive erkenning, balerkenning)

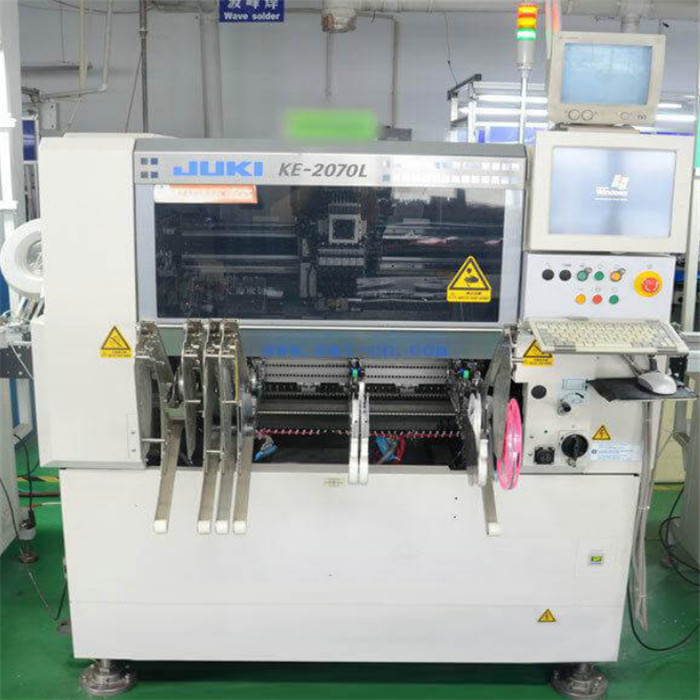

De Oogst van JUKI KE-2070 en het beeld van de Plaatsmachine tonen:
