De Assemblageproductielijn van SMT de Volledige Automatische/Smd-het Opzetten Machine/Stenciloven van Printer/Reflow
WIJ zijn smt steunleverancier voor de delen van de smtmachine en etc. materiaal.such as voeder, pijp, het rek van de de kar smt spoel van de voederopslag, smt vet, de mixer van het soldeerseldeeg, smd tegen, thermische profiler van KIC, smt band.
Kan ook sommige originele delen van machinereparatie steunen.
PCB schepen het maken van machinespecificaties in:
| Model | 20 |
| Plaatsingssnelheid | 52000CPH |
| Plaatsingsnauwkeurigheid | ±0.05mm |
| Machinegrootte (L×W×H) | 1790×1370×1500mm |
| Machinegewicht | 1500kg |
| Afmeting van PCB | 60×65~400×350mm |
| De dikte van PCB | 0.54mm |
| Voederstegen | 48 |
| Opzettend Hoofdaantal | 20 |
| De waaier van Componenten | 0402 (elektrische voeder) ~20×20mm IC (de DRONKAARD, SOPT, QFP ect) |
| Positiemanier | Beeldrecognition+algorithm Compensatie |
| Het plukken Manier | Tegelijkertijd het plukken |
| Elektronische Parameter | Eenvoudig - Fase 220V AC 50HZ3.5KVA |
| Luchtbronbehoefte | Droge lucht 0.45Mpa~0.6Mpa 200L/min |
SMT-de lijnfuncties van de Oplossingsmachine:
1.Two de hoofden plakken delen en transmissiesysteem twee op zijn beurt incessantly om de efficiency te maken is hoger.
2. Optische beelderkenning, die de componenten op het het vliegen proces aanpassen, die het teken automatisch identificeren; octrooi het Wiskundige verrichting model, nauwkeurige posten.
3. De digitale testdruk, verwerkt automatisch en alarmeert toen het niet de componenten met succes plukte
4. De drie-sector op transmissiesysteem, vermindert de tijd voor het leveren van de raad
5. Gepast met 48 voederstegen
6. Alle motoren zijn Japans Merk, is de as de servomotor van Panasonic A5
7. De vaste camera's gebruiken hoog-pixel en high-definition industriële camera's dat uit Duitsland invoerden.

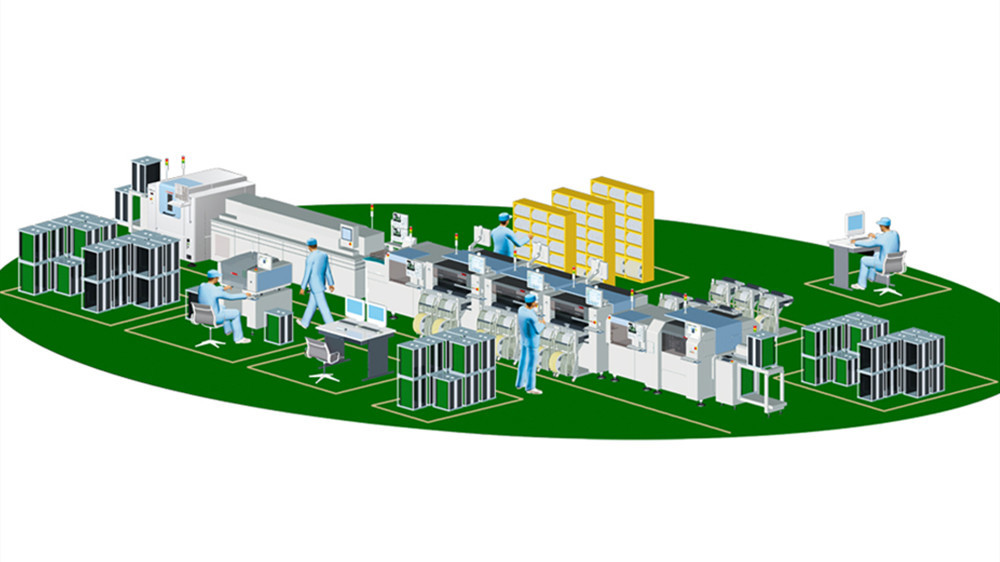

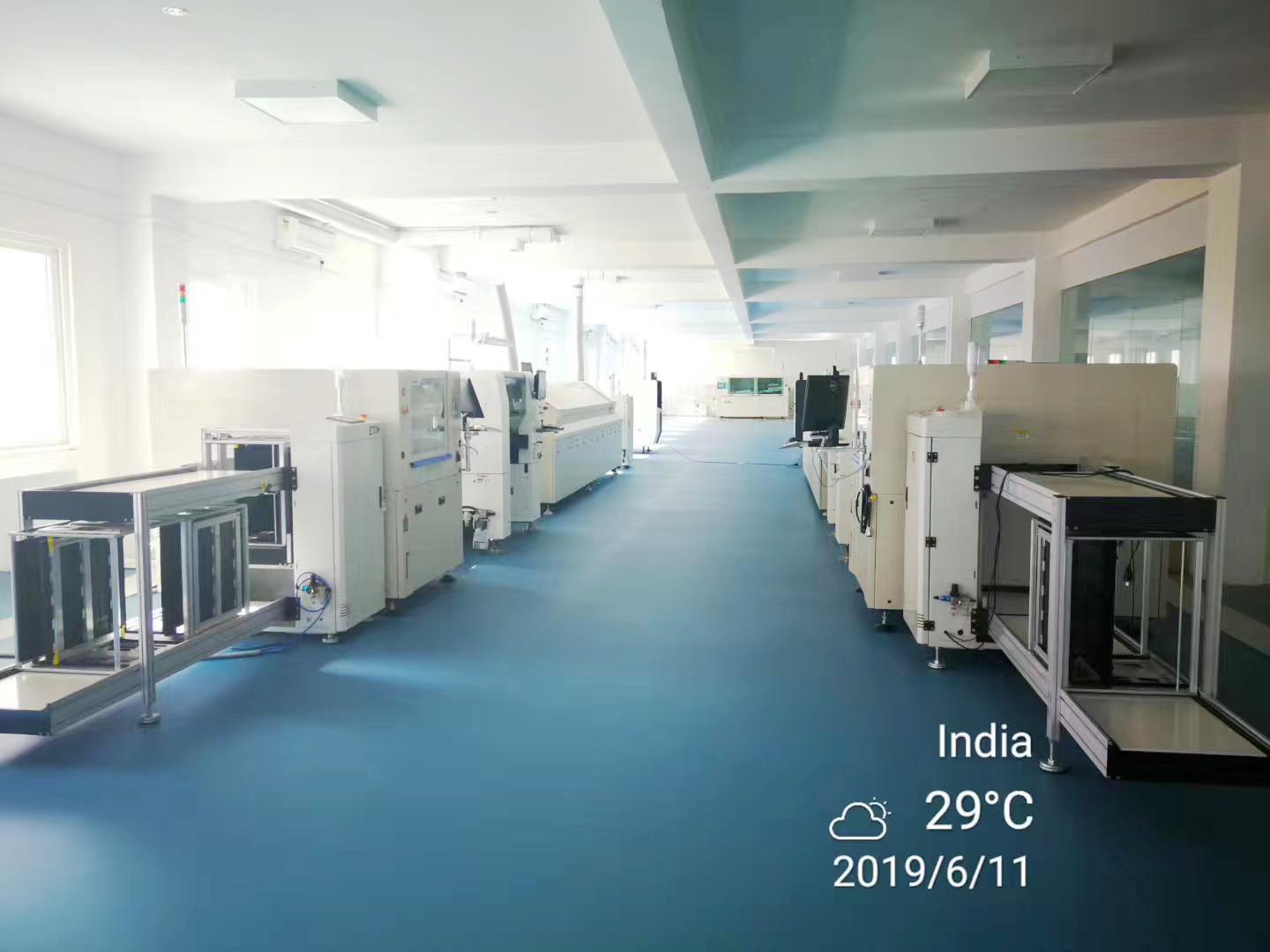

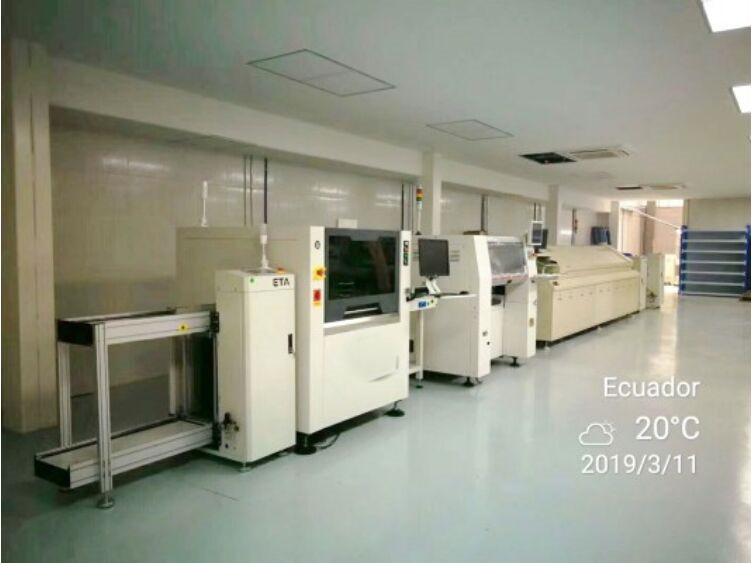

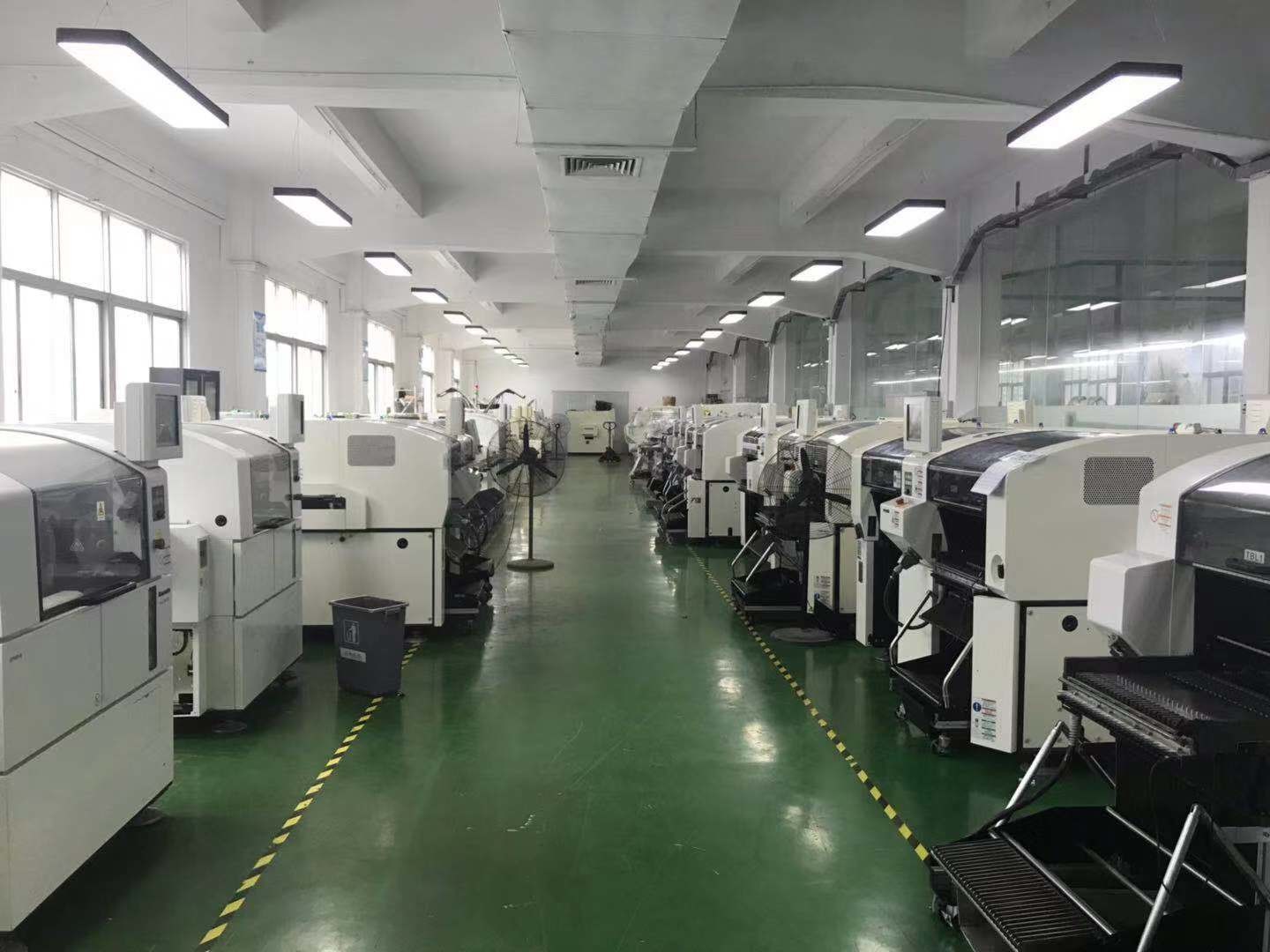

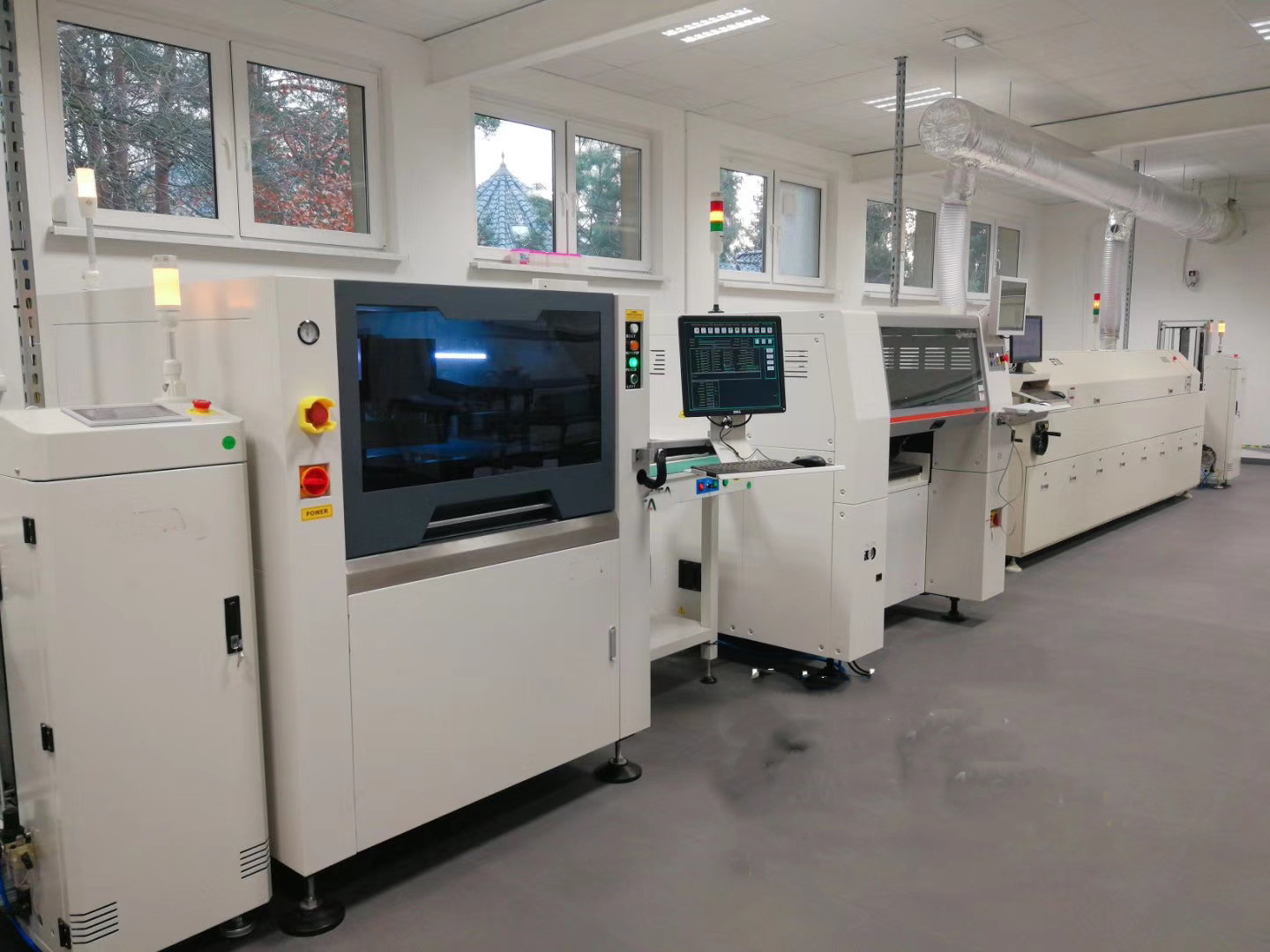

Het beeld van de assemblageproductielijn toont:
